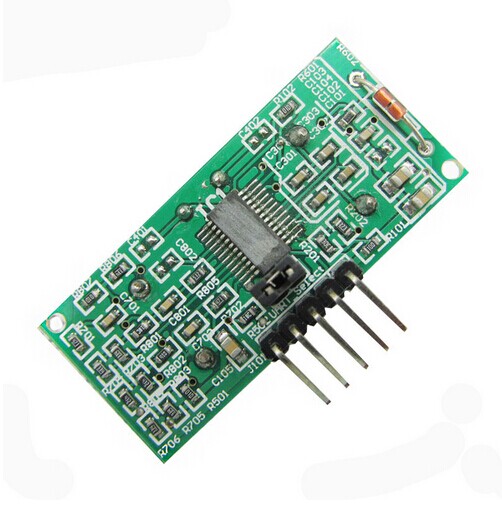

Modulo che vanno ad ultrasuoni US-100 può realizzare una funzione di misura 2CM di distanza senza contatto ~ 4.5 m, con intervallo di input di tensione larga 2.4 a 4,5. Stabile e affidabile.
2, i principali parametri tecnici:
Utilizzare una tensione:. DC5V
. B statica di corrente: meno di 2mA
c livello di uscita: 5V alta
. Livello di uscita D: alla fine di 0V
. E sensore di angolo: non più di 15 gradi
. Gamma di rilevazione di F: 2cm - 450cm
precisione di g: fino a 1mm
3. cablaggio:
Da sinistra a destra sono numerati VCC, trig (lato comando), echo (ricevente), GND (massa)
4. utilizzare il metodo:
Una porta di controllo più di inviare un 10US alta, è possibile attendere l'uscita alta presso la porta di ricezione. Ci sono uscita un timer può inizio conteggio, quando questa porta va valore basso timer può essere leggere questo quando è il momento per questa distanza, prima di calcolare la distanza. Questo ciclo costante di misura, si può raggiungere il valore della misurazione mobile ~ ~
5. le opere di modulo:
(1) il grilletto IO che vanno a almeno 10us segnale alto; e
(2) modulo Invia automaticamente otto onda quadra di 40KHZ e rileva automaticamente se un segnale di ritorno;
(3) il segnale restituito da un ad alto rendimento e IO alta durata è volta ad ultrasuoni da lancio per tornare. Misura
Distanza di prova = (tempo di alto livello * velocità del suono (340M / S)) / 2;
Questo modulo fornisce un set completo di procedura, che vanno: C51, PIC18F877, ultrasuoni LCD1602 display,
Ad ultrasuoni LCD12864 display, display digitale, display seriale, che vanno programma di riferimento.
Kuongshun elettronico, uno dei produttori di fama internazionale e i fornitori di sensore ad ultrasuoni ci-100 modulo compensazione distanza misurazione di temperatura che si trova in Cina, ora ha prodotti di qualità per la vendita. Siamo attrezzati con un gruppo di lavoratori esperti, nonché attrezzature avanzate. Potete essere certi di acquistare sconto e distanza di compensazione temperatura di basso prezzo sensore ad ultrasuoni ci-100 modulo misura made in Cina da noi e controllare il listino prezzi con noi.
